普通車床是否可以加工錐孔?操作流程!

文章作者:新錦泰五金 發表時間: 瀏覽次數:

[導讀:]現在的車床分為很多種,有使用較多的普通車床,也有近年來逐漸興起的數控車床,根據用途的不同選擇不同車床即可,那么普通車床是否可以加工錐孔?

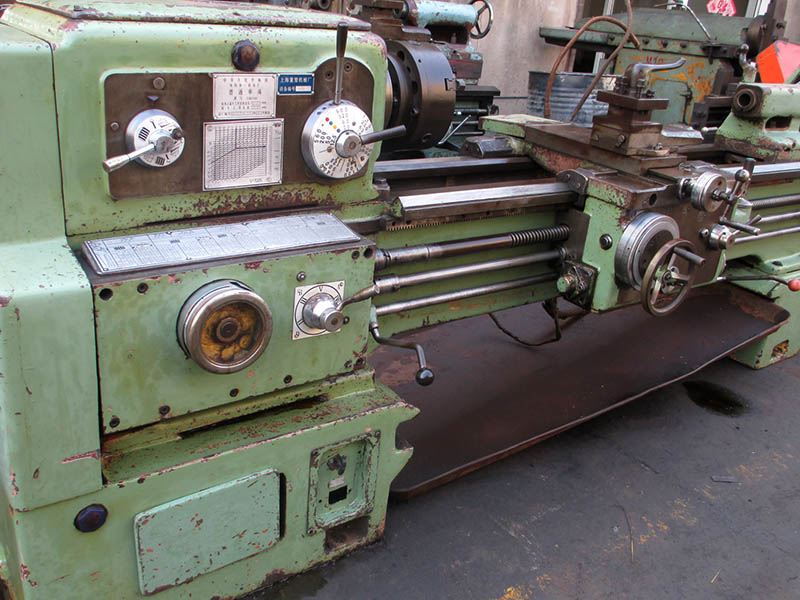

普通車床是否可以加工錐孔?操作流程!

現在的車床分為很多種,有使用較多的普通車床,也有近年來逐漸興起的數控車床,根據用途的不同選擇不同車床即可,那么普通車床是否可以加工錐孔?下面新錦泰教大家操作流程。

普通車床可以加工錐孔,錐度深孔的加工是普通車床銑削加工中的一個難點,在普通車床上加工錐度深孔的常見方式有下列3種:調節小刀臺的視角,旋轉小刀臺主軸,手動式豎向走刀;拆下來橫刀臺的縱向走刀滾珠絲桿,裝進入車內錐度的專用型仿型;在車床上安裝一套專用型工作服。第一種方式走刀行程安排僅有150mm,會使長錐孔表而留有接刀印痕,零件外表粗糙度不勻稱,加工高效率低。第二種方式拆裝,安裝,調整時間長,且仿型長短要超過零件錐孔的長短。第三種方式合適批量生產。

應用挪動尾架加工圓錐體只適用兩邊留模具頂針孔的產品工件,因此不可以用以加工內孔錐面(尾架的模具頂針無從可頂)。應用調節臥室床箱,使主軸軸承與床體滑軌成一視角是可以便捷地加工內,外錐體及圓錐外螺紋,但主軸軸承箱調后要恢復過來,重調不太好會同時危害日后的別的產品工件加工精密度,更何況長130mm,大端150mm,短頭120mm的錐度仿佛普通車床臥室床箱調不上那么大。一般應用仿型加工:在床的身上裝上仿型,將中托板滾珠絲桿取下,并將中托板在適度部位與仿型聯接,小托板轉90度固定不動替代中托板進行銑孔姿勢,調節仿型與床體滑軌中間的視角,使大托板挪動130mm時,中托板在仿型的限定下挪動15mm(即所規定的錐度),調節好后,就可以按一切正常加工圓柱體外螺紋一樣,立即加工同一錐度的錐體或圓錐外螺紋(包含內,管螺紋)了,但是銑孔是用小托板開展,中托板受仿型限定挪動,將錐面加工出去。應用仿型的優勢便是應用結束只需將中托板與仿型的聯接擺脫,將滾珠絲桿裝回家,車床就可無需重調,一切正常工作中。

車床加工錐度基本原理:一般產品工件立即夾裝在主軸軸承的液壓卡盤上,產品工件的圓弧線和主軸軸承同軸線。假如產品工件的圓弧線和數控刀片走刀方位存有交角,產品工件轉動,數控刀片平行線走刀時,就可以加工出錐度,該交角即是錐度半角。(2)測算錠模無縫鋼管規定的錐角僅有59′25″。為了更好地科學研究加工那樣小錐角產品工件能不能不必工作服,大家選一臺剛件好的延長C620車床做實驗。在主軸軸承孔中插進檢測捧,拔出來臥室床箱的2個定位銷,扭松擰緊螺絲,將臥室床箱繞在其中點反方向旋轉。經精確測量發覺,主軸軸承中心線較大旋轉可以達到l°30′,這表明用旋轉臥室床箱的方式可加工錐角3°以上的錐孔采用500mm長帶錐柄的圓柱型檢測棒插進主軸軸承孔內,取其490mm一段,根據主軸軸承中心線應掉轉的錐度半角a測算此段兩邊的誤差,設誤差為y,則:tana=96¢-¢82/2×810=y(tǒng)/490,y=4.235mm。


以上就是新錦泰為大家?guī)淼摹捌胀ㄜ嚧布庸ゅF孔”,希望能對您有所幫助。這個對于我們的操作技術要求比較高,如果想學習的話可以請教老師傅輔助我們。
